半导体激光器芯片光场模式

X方向(快轴),与PN结平面方向垂直,发散角大。在近场位置,光板形状接近激光芯片发射腔的形状,是上下扁平状,随着距离增加,逐渐发散成上下椭圆形状

2021-05-20

OE

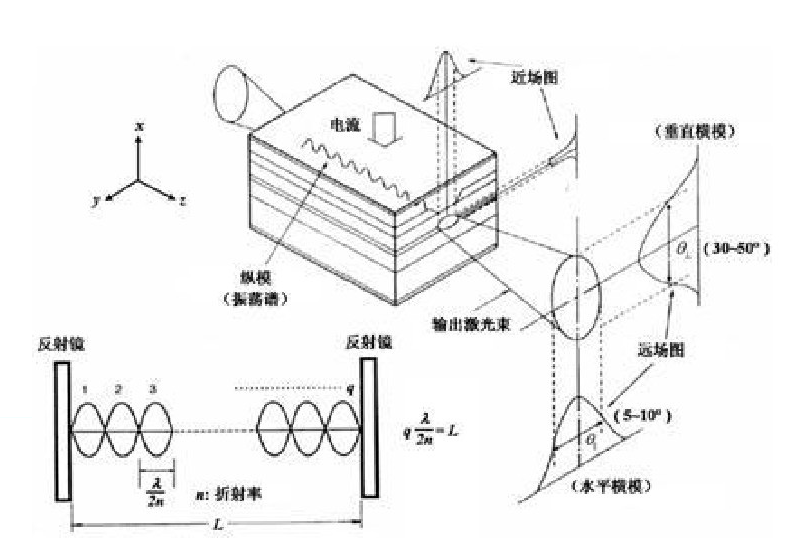

X方向(快轴),与PN结平面方向垂直,发散角大。在近场位置,光板形状接近激光芯片发射腔的形状,是上下扁平状,随着距离增加,逐渐发散成上下椭圆形状。

Y方向(慢轴),与PN结平面方向平行,发散角小。



 OE

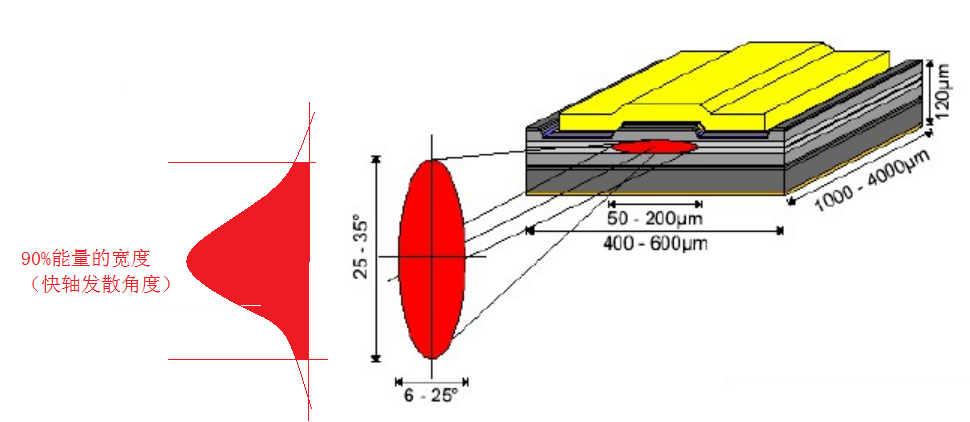

 快轴发散角定义标准:以单管芯片(或单个发光点)为例说明,实际发散光束呈高斯分布状态,中间能量最强,两边逐渐减弱,一般通过测量90%能量辐照范围,来确定快轴发散角的大小。



OE



   巴条实际上是由多个单管芯片并排组成。发散角与每个单管芯片一致。
