电源选型及检测方法

如何选择电源与检测电源

2021-04-30

一、电源选型

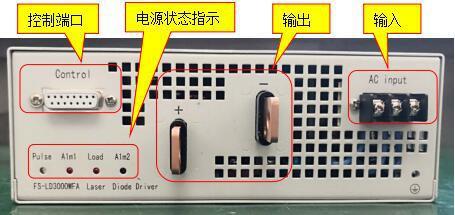

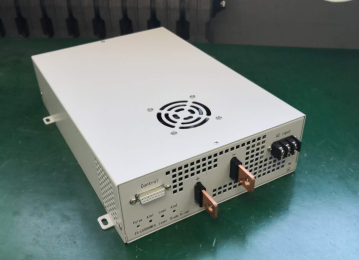

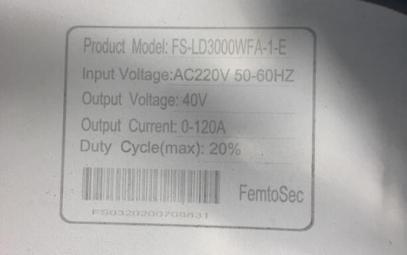

恒流脉冲电源:可设置频率、脉宽、输出电流大小,输出电压自适应,且输出电流电压为脉冲波形。

OEOE

OE





二、脉冲电源检测工具

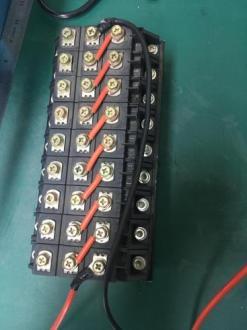

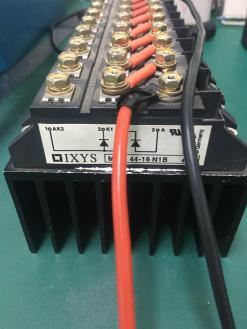

  1. 假负载,用大功率二极管器件制作(一个模块相当于一根BAR条)。以串联的方式接入。假负载可以找电源厂家提供具体型号及方案。

OEOEOE

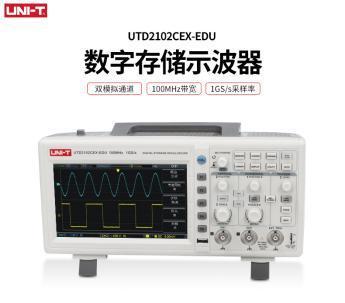

  1. 示波器

OE

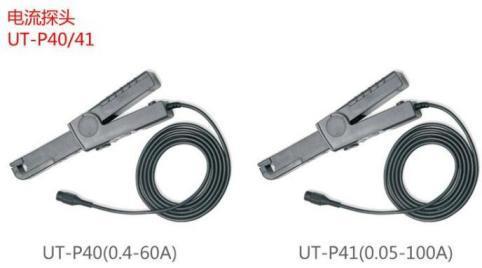

  1. 示波器电流探头,配合示波器测量脉冲电流值。

OE

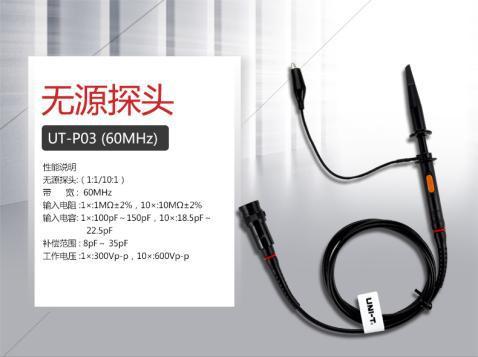

  1. 示波器电压探头,测量负载工作时两端电压。

OE





三、恒流脉冲电源如何检测

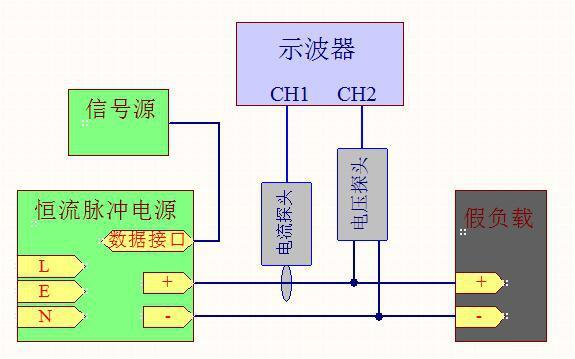

1、电源、负载、测量仪表连接图示:

OE



2、检测图例:

OE

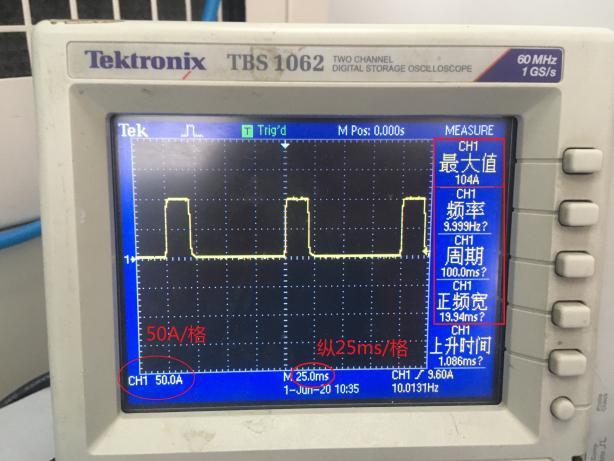

图1  波峰平稳



OE

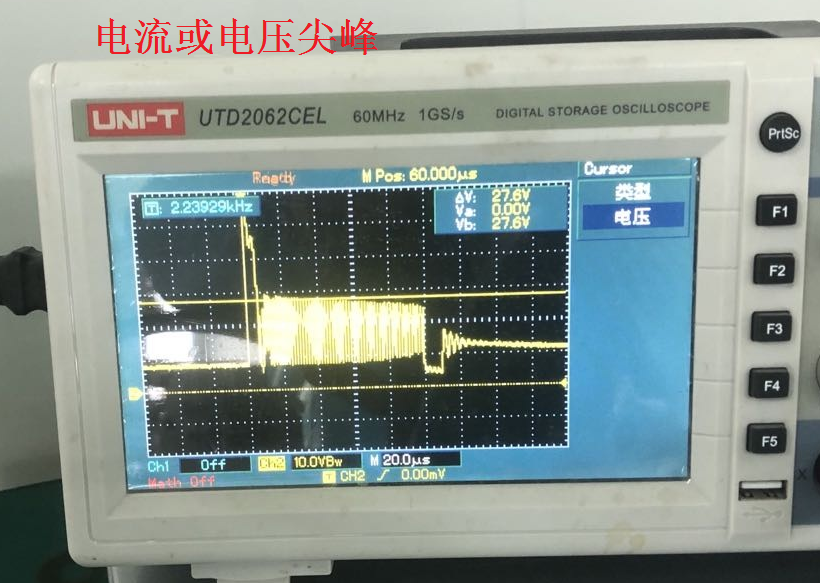

图2波峰出现过载或尖峰



    总结:经过假负载对电源系统进行反复开关5-10次,中间不定次间隔做3-5分钟持续工作状态模拟。检测电压及电流波形是否存在异常,电压及电流输出值是否与所设定的一致,无异常即可更换激光器进行测试。

每次连接假负载时要和每次安装的激光器的巴条(芯片)数量一致,测试电压值必须符合巴条数量对应的电压值。假负载在使用过程发热明显,必须做散热处理。

    激光器两端的工作电压是按照巴条数量(负载数量)来决定,使用恒流电源,正常情况下每个芯片的工作电压应≤1.7V,激光器两端的工作电压是根据芯片的数量累加的。如果使用恒压电源,每个芯片的工作电压应≤1.8V,最大不超过1.9V。电源电压应该按照实际芯片数量进行调制。每台激光器芯片数量不同,电压必须不同,切记不可混用和通用。
